biotcloud to platforma chmurowa pozwalająca na zarządzanie infrastrukturą miejską. Zawiera ona oprogramowanie działające na urządzeniach zainstalowanych w terenie, mechanizmy bezpieczeństwa i transmisji danych między tymi urządzeniami a serwerami, moduły wspomagające proces produkcji tych urządzeń, oprogramowanie dla serwerów oraz aplikacje www i mobilne będące interfejsami dla użytkownika.

Urban wchodzi w skład platformy biotcloud i jest aplikacją www do zarządzania inteligentnym oświetleniem w mieście. Z aplikacji można korzystać za pośrednictwem przeglądarki WWW jak również dedykowanej aplikacji mobilnej Urban.

Aplikacja Urban dostępna przez przeglądarkę WWW umożliwia pełne starowanie i zarządzanie systemem oświetleniowym przypisanym do danego klienta.

Aplikacja mobilna umożliwia instalację opraw oświetleniowych i innych kompatybilnych urządzeń dodatkowych w systemie biotcloud. Instalacja odbywa się poprzez odczyt kodów identyfikacyjnych unikalnych dla każdego kompatybilnego urządzenia.

Urządzenie elektryczne łączące się z systemem biotcloud, zainstalowane w infrastrukturze miejskiej. Urządzenia działające w ramach tego systemu posiadają unikalne identyfikatory oraz inne dane (hasła dostępowe do platformy, numery seryjne, adresy MAC, itd.), nadane przez biotcloud podczas procesu produkcji. Urządzeniami są np. oprawa Avenida LED, czy ruter HUBiot.

Część urządzenia elektrycznego, zwykle będąca opcjonalnie lub wielokrotnie w urządzeniu. Np. termistor typu NTC jest opcjonalny w oprawie oświetleniowej. Podobnie jest z zasilaczami typu DALI, czy miernikami mocy – mogą być opcjonalne, jak i czasami może ich być więcej niż jedna sztuka w urządzeniu.

Grupa jest zbiorem komponentów tego samego typu (np. zasilaczy), pozwala na łatwe sterowanie wieloma podobnymi urządzeniami.

Z ang. Point Of Installation – miejsce instalacji urządzenia. Dla oświetlenia ulicznego typowo jest to słup oświetleniowy, lecz w przypadku innych urządzeń (np. ruter) może to być szafka elektryczna lub inne miejsce.

Slotem nazywamy miejsce w POI, w którym może być zainstalowane urządzenie. Zwykle jeden POI (np. słup oświetleniowy) zawiera 1 slot, lecz niektóre POI mogą zawierać wiele urządzeń.

W przypadku urządzeń, które komunikują się za pomocą radiowego standardu Thread (pracującego w paśmie 2.4GHz i używającego standardów 802.15.4 i 6lowpan) występuje pojęcie klastra. Jest to zbiór urządzeń Thread pracujących w jednej sieci. Mogą się one ze sobą dowolnie komunikować. Każdy klaster stanowi tzw. mesh, czyli samoorganizującą się sieć. Standard Thread zapewnia, że urządzenia same wyliczają optymalne trasy komunikacji między sobą i robią to w sposób, który zapewnia samo-uleczalność sieci: w przypadku awarii jednego lub kilku urządzeń mesh automatycznie zmieni swoją konfigurację tak, by zapewnić najlepszą możliwą komunikację między urządzeniami.

Urządzenia będące w różnych klastrach nie mogą się wprost komunikować – całą komunikację trzeba przekierować na zewnątrz klastra za pomocą urządzenia typu Border Ruter (opisane poniżej) – i w klastrze docelowym drugim Border Ruterem skierować ruch z zewnątrz do klastra.

Klastry w standardzie Thread mają ograniczenia co do rozpiętości oraz ilości urządzeń w sieci. Dokładne liczby zależą od wielu czynników, w tym od siły sygnału między urządzeniami.

Border Ruter to w standardzie Thread urządzenie, które łączy komunikację mesh z resztą świata (czyli ma np. Modem GSM/UMTS lub gniazdo Ethernet) – zwykle łączy się z internetem.

biotcloud jest platformą łączącą urządzenia określane mianem „smart” – które zwykle zawierają jakiś procesor, oprogramowanie i często potrafią się łączyć ze światem zewnętrznym za pomocą radia. Podczas wdrażania nowoczesnej infrastruktury często zachodzi potrzeba współpracy z prostszymi urządzeniami, które nie są przygotowane do współpracy z nowoczesną infrastrukturą. Platforma biotcloud nazywa te urządzenia urządzeniami legacy i pozwala np. na oznaczanie ich na mapie czy dodawanie do inwentarza.

W przypadku urządzeń zawierających źródła światła platforma biotcloud umożliwia zdefiniowanie harmonogramów oświetlenia. Taki harmonogram zawiera informację o dniach, w których jest aktywny (z możliwością definiowania zakresu dat, wybierania dni tygodnia czy poszczególnych dni świątecznych) oraz informację o pożądanym poziomie oświetlenia o różnych porach danych dni. Zarówno grupy jak i pojedyncze urządzenia mogą mieć przypisane harmonogramy oświetlenia w celu automatyzacji kontroli oświetlenia.

Klientem nazywamy firmy, samorządy lub organizacje zarządzające infrastrukturą Smart City i posiadające dostęp do platformy biotcloud. Zwykle klient ma zdefiniowanych kilku użytkowników o różnych uprawnieniach, jak i posiada możliwość zarządzania przynajmniej jedną lokalizacją.

W systemie biotcloud lokalizacja to obszar geograficzny (np. miasto, obszar infrastrukturalny, itp.), w którym pracują zarządzane urządzenia. Zwykle jedna lokalizacja jest zarządzana przez jednego klienta.

W ramach konta klienta można zdefiniować różne poziomy dostępu do systemu dla różnych ludzi w organizacji. Zwykle klient posiada przynajmniej jednego użytkownika z pełnymi prawami administratora, oraz kilku innych użytkowników o mniejszych prawach. Jeden użytkownik może mieć różne uprawnienia u kilku klientów. Np. jeden serwisant może obsługiwać urządzenia w kilku miastach.

Aby zwiększyć bezpieczeństwo systemu oraz zmniejszyć prawdopodobieństwo wykradzenia danych logowania, biotcloud wspiera mechanizm uwierzytelniania dwupoziomowego (z ang. 2-Factor Authentication). Mechanizm ten polega na używaniu 6-cyfrowych kodów czasowych, z których każdy jest generowany przez zewnętrzne urządzenie lub token sprzętowy i ważny tylko przez 30 sekund.

Uprawnienia poszczególnych użytkowników definiuje się za pomocą ról. Każda rola określa uprawnienia do operacji, które może wykonać dany użytkownik. Np. rola administratora pozwala wykonywać wszystkie operacje w systemie, podczas gdy inne role nie pozwalają np. usuwać innych użytkowników.

Zdarzeniem nazywamy fakt wystąpienia stanu wyjątkowego na którymś urządzeniu (np. zanik zasilania). Platforma biotcloud utrzymuje stan każdego zdarzenia, by przy wyświetlaniu pokazać użytkownikowi ile razy dane zdarzenie wystąpiło oraz czy w danym momencie sytuacja wróciła już do normy. Dodatkowo użytkownik może potwierdzić odebranie informacji o zdarzeniu, co pozwala odróżnić nowe zdarzenia od sytuacji już rozwiązanych.

(ang. Quick Response, QR: szybka odpowiedź) – alfanumeryczny, dwuwymiarowy, matrycowy, kwadratowy kod graficzny opracowany przez japońskie przedsiębiorstwo Denso-Wave w 1994 roku.

Z ang. smart city – inteligentne miasto) – miasto, które wykorzystuje technologie informacyjno-komunikacyjne w celu zwiększenia interaktywności i wydajności infrastruktury miejskiej i jej komponentów składowych, a także dla zwiększenia komfortu życia mieszkańców.

Na potrzeby zdalnego sterowania oświetleniem ulicznym został opracowany kontroler oświetlenia o nazwie iBLOC. Posiada on różne warianty, pozwalające na sterowanie zasilaczami typu DALI, 1..10V, jak i komunikację z innymi podzespołami oprawy oświetleniowej (np. termistory NTC). iBLOC pozwala na komunikację radiową w standardzie Thread, za pomocą której można do niego przesyłać komendy, konfigurację oraz odbierać alerty o zdarzeniach i aktualne wartości parametrów. iBLOC może być sprzedawany jako osobny produkt do montażu w oprawach różnych producentów, jest też używany jako kontroler w oprawach firmy LUG.

HUBiot jest border routerem (zwanym też wymiennie gateway’em lub hubem) pozwalającym na komunikację poprzez Internet (za pomocą GSM lub Ethernet) pomiędzy serwerami biotcloud (i użytkownikiem), a urządzeniami pracującymi w standardzie Thread, takimi jak kontroler iBLOC. HUBiot posiada 2 niezależne moduły radiowe do komunikacji Thread, dzięki czemu komunikacja między klastrami Thread nie wymaga komunikacji z serwerami. Pozwala to implementować funkcje typu oświetlenie nadążne – które działa w czasie rzeczywistym bez nadzoru z chmury.

HUBiot może być instalowany na słupie, ścianie lub wraz z miernikami elektrycznymi w szafkach rozdzielczych w celu analizy sieci elektrycznej i automatycznego wykrywania usterek w instalacjach oświetleniowych starego typu, gdzie oprawy nie są podłączone bezpośrednio do systemu biotcloud.

Są to oprawy wyposażone na etapie produkcji w kontroler iBLOC, dzięki czemu łączą się z systemem biotcloud i w wyniku tego mogą być monitorowane i zarządzane przez system. Platforma biotcloud jest zintegrowana z procesem produkcji opraw oświetleniowych firmy LUG, dzięki czemu urządzenia zarejestrowane w systemie są widziane przez użytkownika wprost jako produkty LUG (np. Avenida, Urbano, itd.) – oraz ich podstawowe techniczne parametry są dostępne wprost z interfejsu użytkownika. Oprawy te określane są mianem opraw z funkcją SMART.

Są to oprawy niewspółpracujące z kontrolerem iBLOC i wskutek tego pozbawione funkcji bezpośredniego monitorowania, gdyż nie łączą się bezpośrednio z systemem biotcloud. W przypadku, gdy klient posiada zainstalowane oprawy takiego typu, można ich listę oraz lokalizacje zaimportować do biotcloud, dzięki czemu możliwa jest ich wizualizacja w aplikacji Urban.

Aplikacja mobilna przeznaczona jest na urządzenia mobilne typu smartphone lub tablet, pracujące pod kontrolą systemów operacyjnych:

• Android: wersje 7.x i nowsza
• iOS: wersje 9.0 i nowsza

Do prawidłowego działania aplikacji na urządzeniu mobilnym wymagany jest dostęp do sieci Internet.

Po uruchomieniu aplikacji wyświetlony zostanie ekran logowania. Do zalogowania się jest wymagane posiadanie konta w platformie biotcloud. W przypadku nowych klientów konieczny jest kontakt z firmą BIOT, w celu założenia nowego konta klienckiego, i jego poprawnego skonfigurowania (np. podania obszarów geograficznych). W tym procesie zakładany jest użytkownik o prawach administratora dla klienta, który jest dla głównym punktem startu. Użytkownik ten tworzy później konta użytkowników potrzebne w jego organizacji i nadaje im odpowiednie role.

Ekran logowania aplikacji mobilnej Urban

Ekran logowania aplikacji mobilnej Urban – wprowadzanie danych

Po zalogowaniu aplikacja poprosi o dostęp do informacji o lokalizacji urządzenia. Aby korzystać z automatycznej lokalizacji GPS, wybierz ZEZWÓL, by zezwolić na lokalizację urządzenia w aplikacji mobilnej Urban.

W przypadku zgubienia lub zapomnienia hasła może zostać ono zresetowane. Może to być wykonane albo klikając na przycisk Zapomniałeś hasła? na ekranie logowania.

1. Na ekranie logowania naciśnij Zapomniałeś hasła?
2. Następnie wprowadź nazwę użytkownika i kliknij przycisk ZRESETUJ HASŁO. Platforma biotcloud wyśle wiadomość e-mail z instrukcjami oraz linkiem do zresetowania hasła.

Ekran logowania aplikacji mobilnej Urban

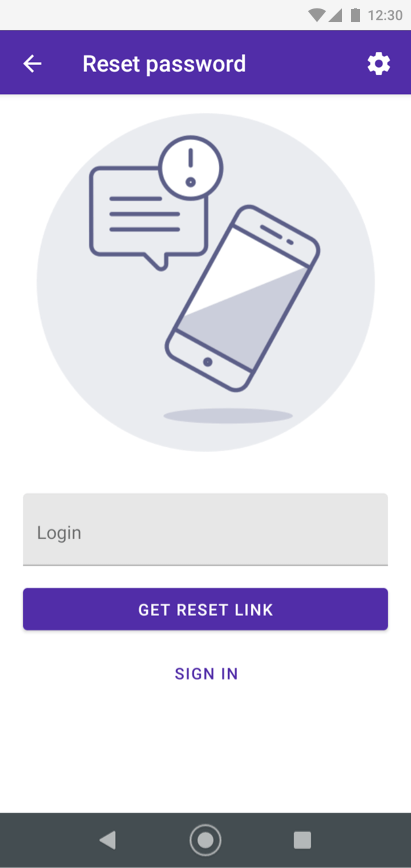

Ekran odzyskiwania hasła w aplikacji mobilnej Urban

Gdy użytkownik jest gotowy do wylogowania się z usługi biotcloud, powinien kliknąć opcję Wyloguj na liście rozwijanej znajdującej się w lewym górnym rogu interfejsu aplikacji

Menu główne w aplikacji mobilnej Urban

Potwierdzenie wylogowania w aplikacji mobilnej Urban

Ekran główny aplikacji zawiera cztery podstawowe elementy: menu na pasku górnym, okno główne gdzie wyświetlana jest mapa, zestaw ikon nawigacji, przycisk warstw mapy.

Na pasku górnym znajduje się przycisk rozwijanego menu. W menu można wybrać jedną z lokalizacji przypisanych do danego konta użytkownika, przejść do mapy, do ustawień aplikacji itp.

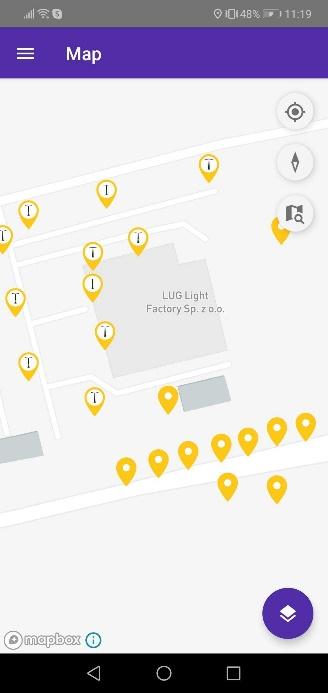

Okno główne widoku mapy w aplikacji mobilnej Urban

Menu główne w aplikacji mobilnej Urban

• Rozwijana lista wyboru lokalizacji przypisanych do konta użytkownika
• Przejście do mapy satelitarnej
• Opcja Xobiot do zdalnej kontroli przez administratorów biotcloud
• Ustawienia aplikacji mobilnej
• Informacje o aplikacji, wersji i autorze
• Wylogowanie z aplikacji

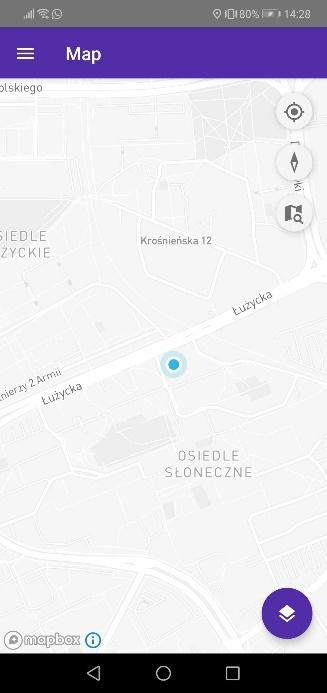

W oknie głównym zaraz po zalogowaniu widoczna jest mapa satelitarna z zaznaczoną pozycją urządzenia mobilnego, na którym jest uruchomiona (pod warunkiem, że lokalizacja urządzenia jest uruchomiona, a aplikacja otrzymała stosowne uprawnienia).

Pozycja w oknie głównym widoku mapy w aplikacji mobilnej Urban

Ikony nawigacji w oknie głównym widoku mapy w aplikacji mobilnej Urban

• Ustawienie mapy na lokalizacji urządzenia
• Zmiana orientacji mapy „północ-południe”
• Wyszukiwanie na mapie zainstalowanego urządzenia na podstawie kodu QR

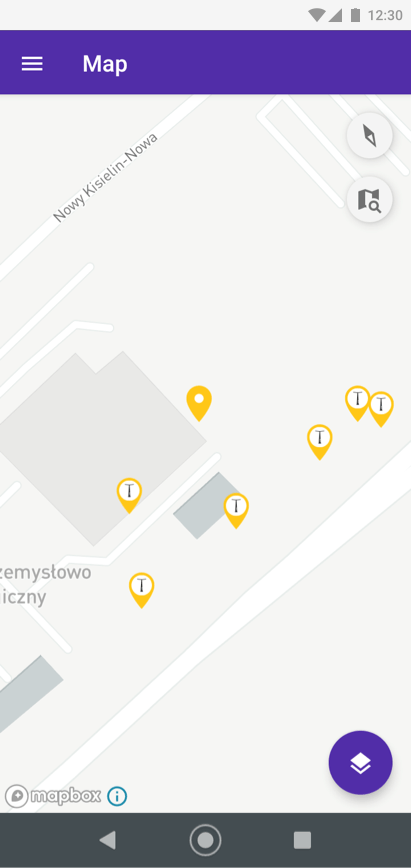

Prezentacja graficzna urządzeń zmienia się w zależności od włączonych na mapie warstw.

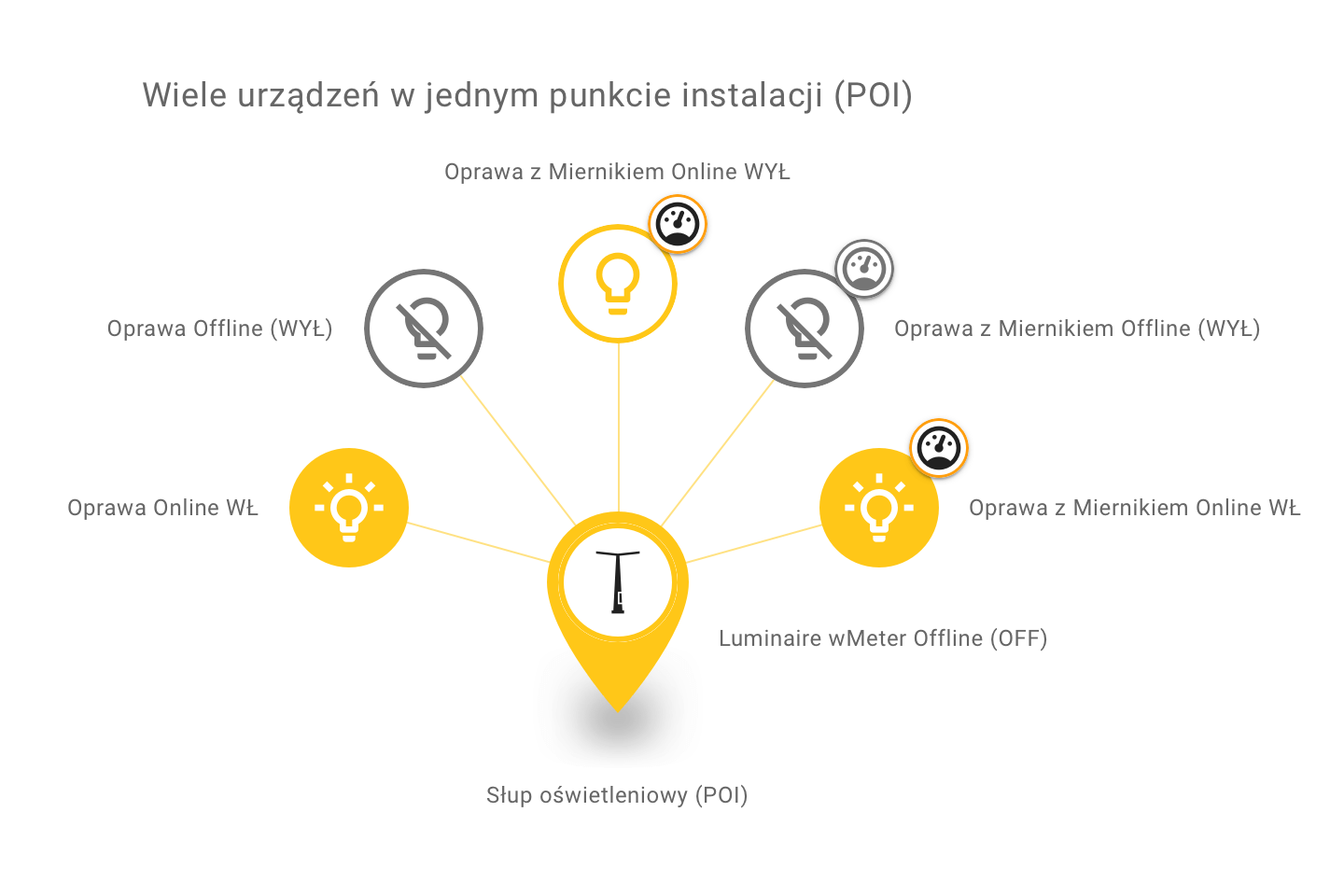

Ikony na mapie w aplikacji mobilnej Urban – Urządzenia na POI

Gdy oprawa oświetleniowa, lub inne urządzenie kompatybilne z systemem biotcloud, została fizycznie zamontowana w miejscu instalacji np. na słupie oświetleniowym, należy dodać takie urządzenie do systemu.

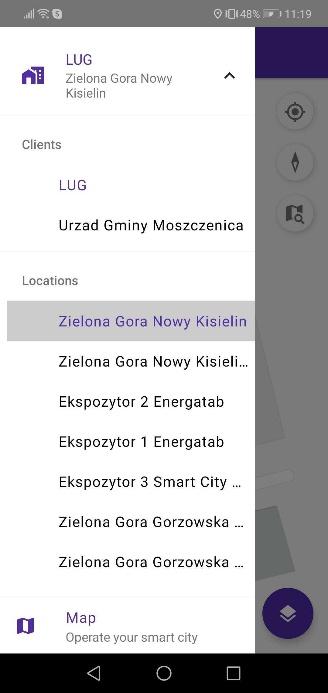

W menu aplikacji należy wybrać żądaną lokalizację

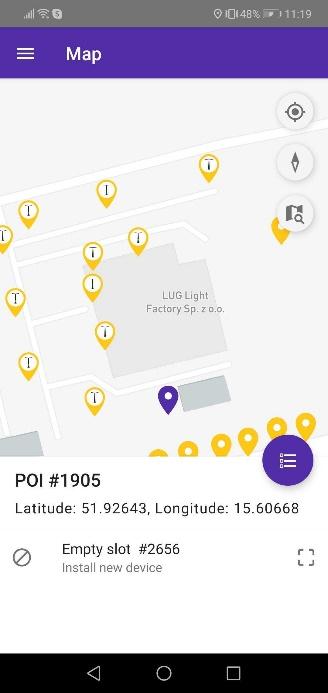

Na mapie należy wybrać/zaznaczyć punkt instalacji POI do którego będzie przypisana oprawa. Po zaznaczeniu pustego punktu POI, do którego nie dodano jeszcze żadnego urządzenia, wyświetli się lista „gniazd” do których można dodać urządzenia

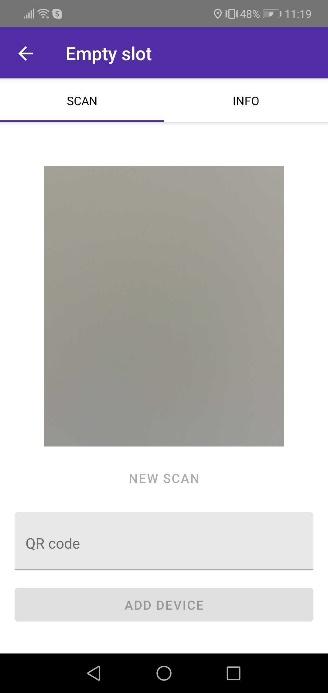

Nacisnąć na pusty slot

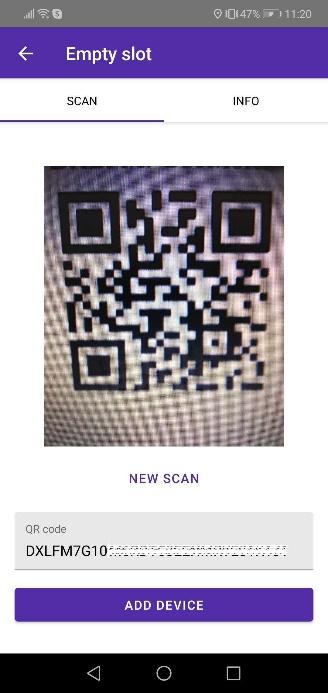

Skierować kamerę urządzenia mobilnego na kod QR dostarczony z oprawą oświetleniową. Po zeskanowaniu kodu zatwierdzić poleceniem „Add Device”

Urządzenie zostało dodane do systemu! Można teraz odczytywać i modyfikować jego parametry.

Pobierz aplikacje mobilną Urban biotcloud dla urządzeń mobilnych z systemem Android:

Pobierz aplikacje mobilną Urban biotcloud dla urządzeń mobilnych z systemem iOS:
